ХАРАКТЕРИСТИКИ НАСОСА ЦЕНТРОБЕЖНОГО

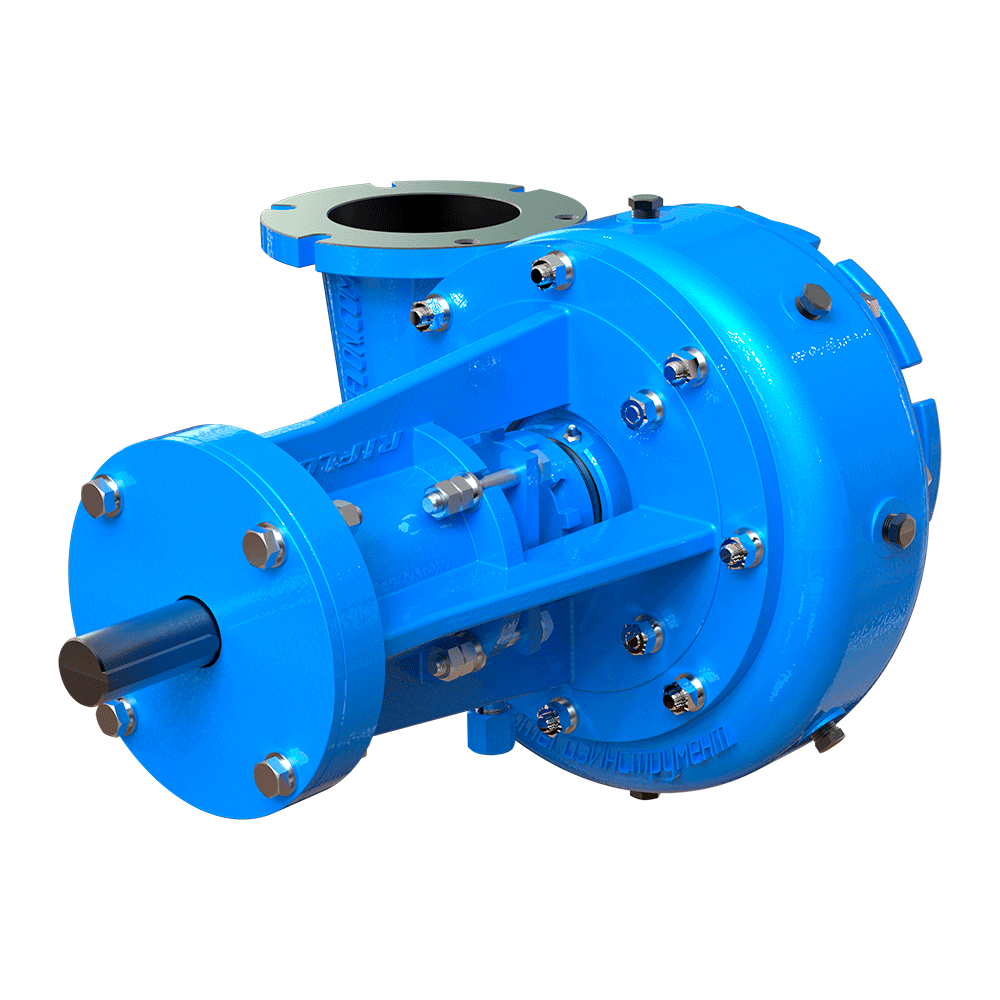

Насос центробежный НЦ-Р1 состоит из:
| 1 | Стойка | 9 | Подшипники скольжения |
| 2 | Улитка | 10 | Уплотнение |
| 3 | Входной патрубок | 11 | Импеллер |
| 4 | Стопор | 12 | Болт |
| 5 | Крышка | 13 | Диски |
| 6 | Гайка | 14 | Болт-заглушка |
| 7 | Вал | 15 | Стакан |
| 8 | Подшипники качения | ||
| 9 | Подшипники скольжения | ||
| 10 | Уплотнение | ||
| 11 | Импеллер | ||
| 12 | Болт | ||
| 13 | Диски | ||
| 14 | Болт-заглушка | ||
| 15 | Стакан | ||
Характеристики перекачиваемой среды:
- плотность гидросмеси до 2500 кг/м3;
- температура от +5 до +55 С°;
- содержание твердых частиц до 60%;
- максимальная величина твердых частиц не более 20 мм;
- открытый импеллер
- возможное исполнение с четырехлопастным импеллером для перекачки твердых частиц до 35 мм.
Характеристики перекачиваемой среды:
- плотность гидросмеси до 2500 кг/м3;
- температура от +5 до +55 С°;
- содержание твердых частиц до 60%;
- содержание твердых частиц до 60%;
- максимальная величина твердых частиц не более 20 мм;
- открытый импеллер
- возможное исполнение с четырехлопостным импеллером для перекачки твердых частиц до 35 мм.

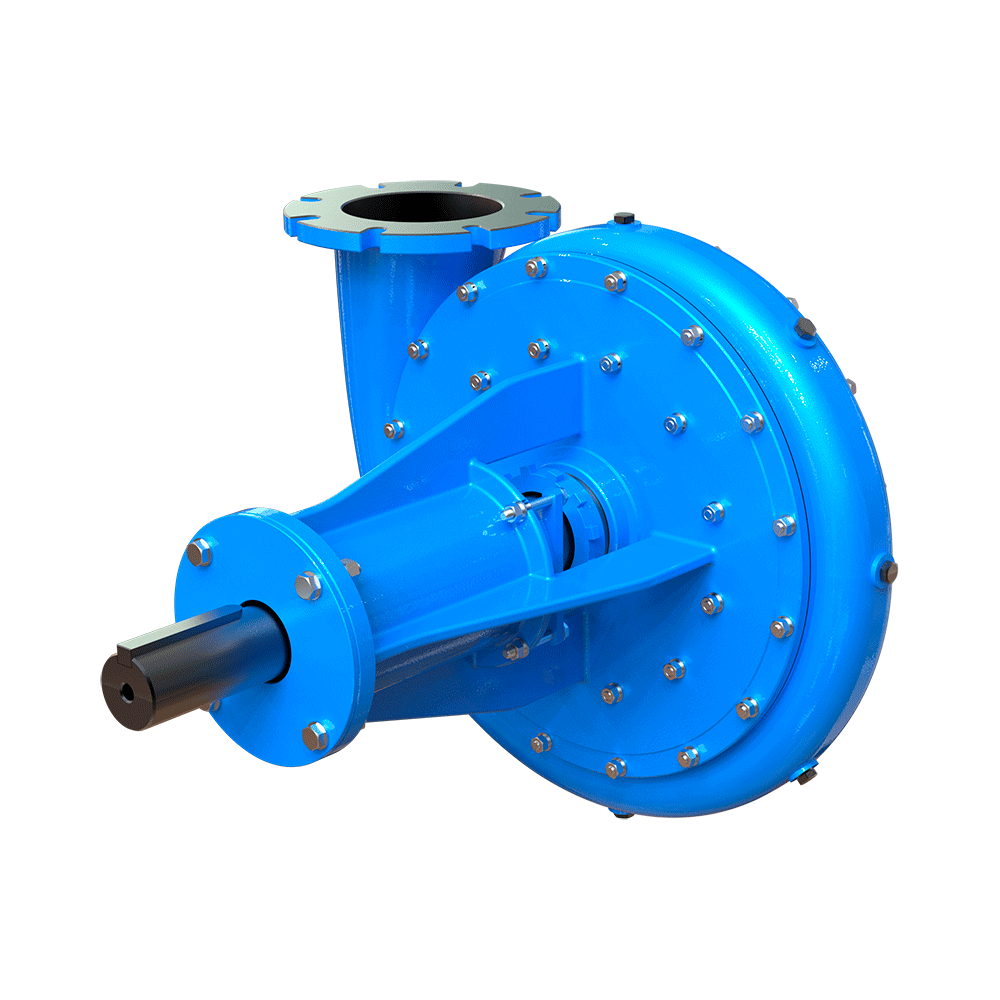

Технические характеристики центробежных насосов

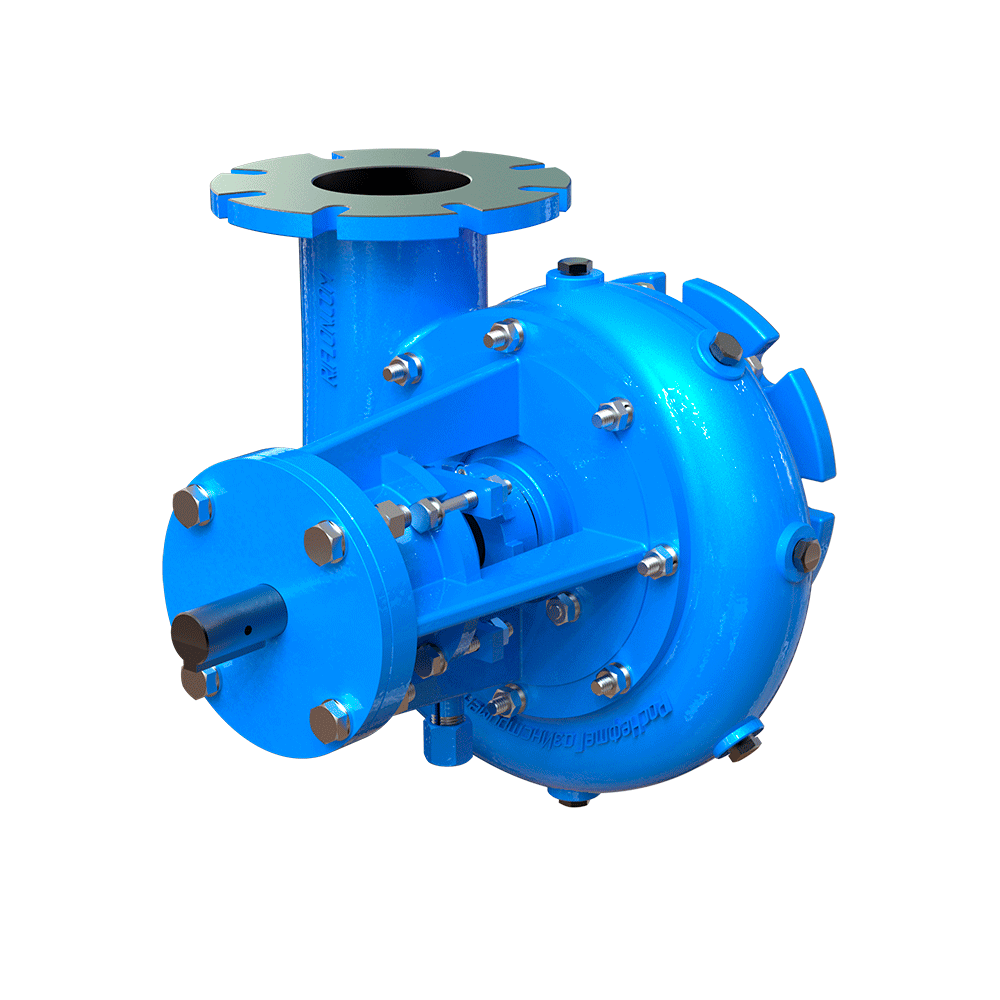

НЦ-100Р1
НЦ-127Р1

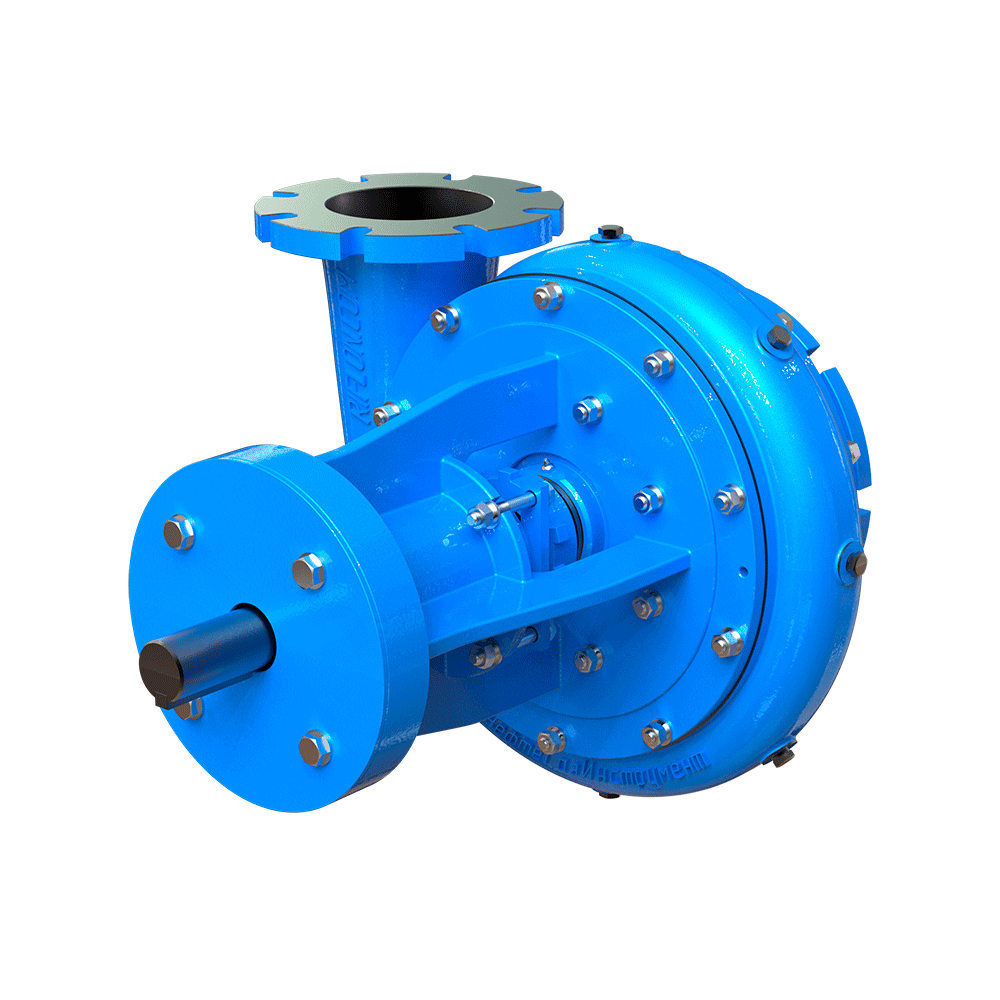

НЦ-152Р1

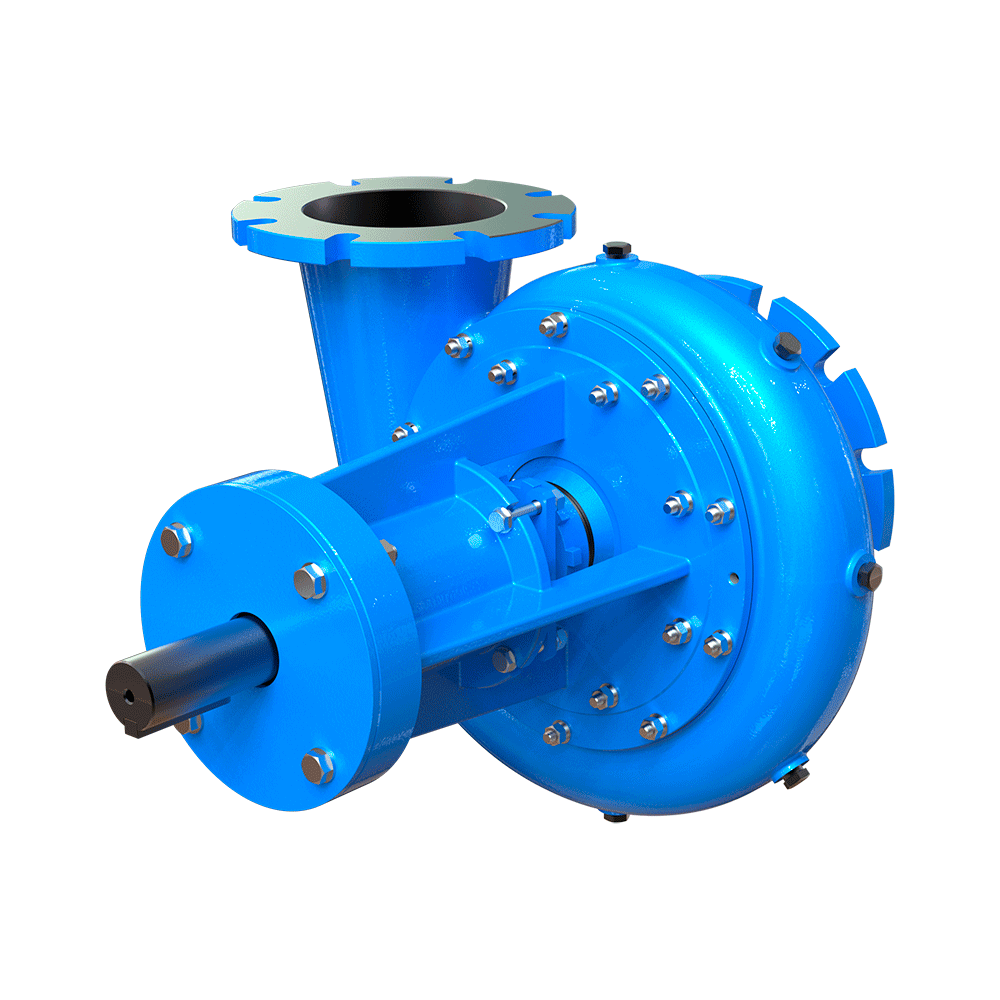

НЦ-203Р1

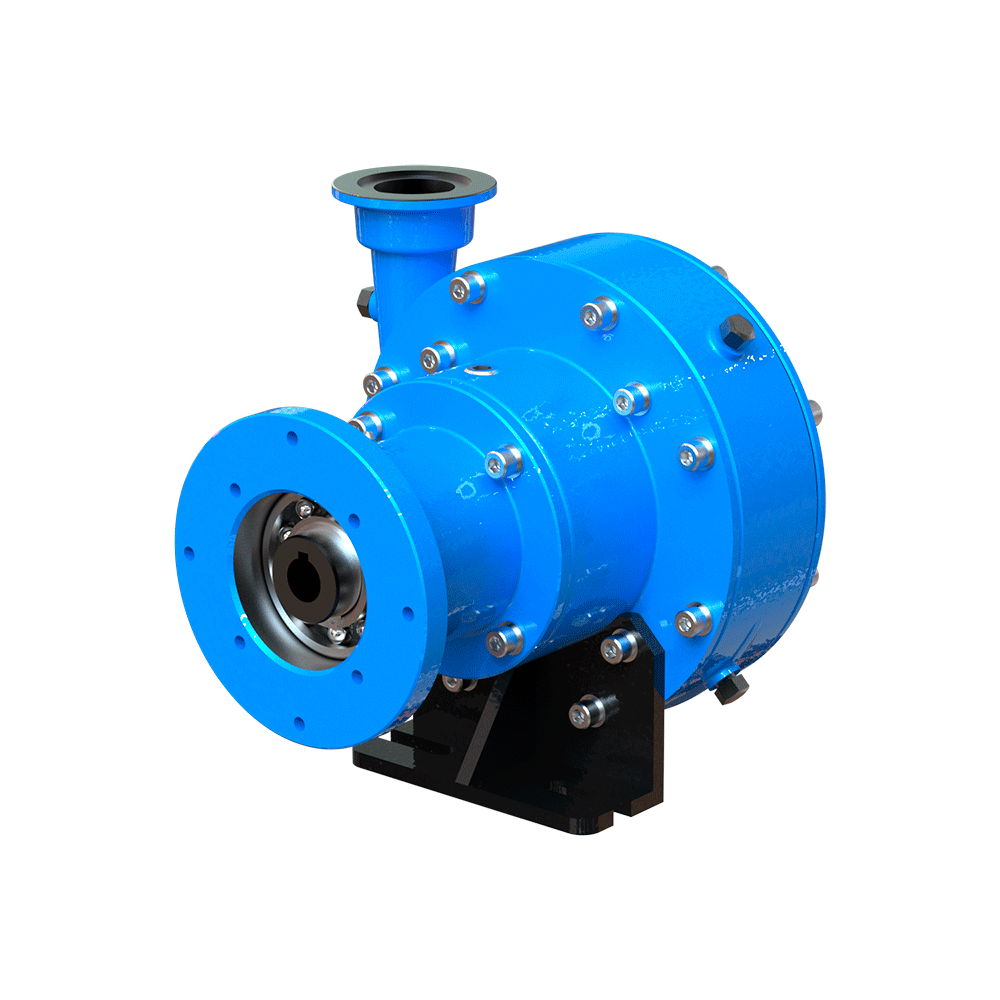

НЦ-203.22"Р1Насос центробежный серии НЦ-40Р1 (2"х1½"х7")
Центробежный насос НЦ-40Р1 производства Роснефтегазинструмент - это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов.
Виды исполнения насоса
| Типоразмер | Присоединение | Вращение |
| НЦ-40Р1-01 | Присоединение под гидромотор 310.Х.12.00.ХХ | Правое / Левое |
| НЦ-40Р1-02 | Присоединение под гидромотор 310.Х.28.00.ХХ | Правое / Левое |
| НЦ-40Р1-03 | Присоединение под электродвигатель | Правое / Левое |
| Характеристики перекачиваемой среды: | |
| плотность гидросмеси, кг/м3 | до 1700 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 4 |
| Технические характеристики: | |
| Габариты насоса (ДхШхВ), мм | 300х265х265 |
| Диаметр входного патрубка, мм | 50 (2") |
| Диаметр выходного патрубка, мм | 40 (1½") |
| Диаметр импеллера, мм | 182 (7") |
| Максимальная частота вращения, об/мин | 4200 |
| Тип присоединения | Резьба NPT, универсальный фланец под хомут |
| Масса насоса с адаптером под гидромотор 310.X.28.00.XX, кг, ±3% | 30,5 |
| Масса насоса с адаптером под электродвигатель, кг, ±3% | 36,2 |
| Масса, кг, ±3% | 28,2 |
| Напор максимальный, м | 118 |
| Подача максимальная, м3/ч (л/с) | 35 (9,7) |
| Материал деталей: | |
| Импеллер | 40ХЛ |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Рабочие характеристики центробежного насоса НЦ-40Р1 (2"х1½"х7")
| Тип присоединения к трубопроводам | |
| 1 | Фланец под хомут |
| 2 | Внутренняя резьба NPT |
| Тип уплотнения вала | |
| 1 | Одинарное торцовое уплотнение |
| 2 | Двойное торцовое уплотнение типа «спина к спине» |
| 3 | Двойное торцовое уплотнение типа «тандем» |
| 4 | Сальниковая набивка |
Рисунок 1. Исполнение насоса с фланцем.
Рисунок 2. Исполнение насоса с внутренней резьбой.
Рисунок 3. Вариант исполнения под гидромотор объемом 28 см3 (Остальное см. рис. 1 и 2).
Рисунок 4. Вариант исполнения под электродвигатель (Остальное см. рис. 1 и 2).

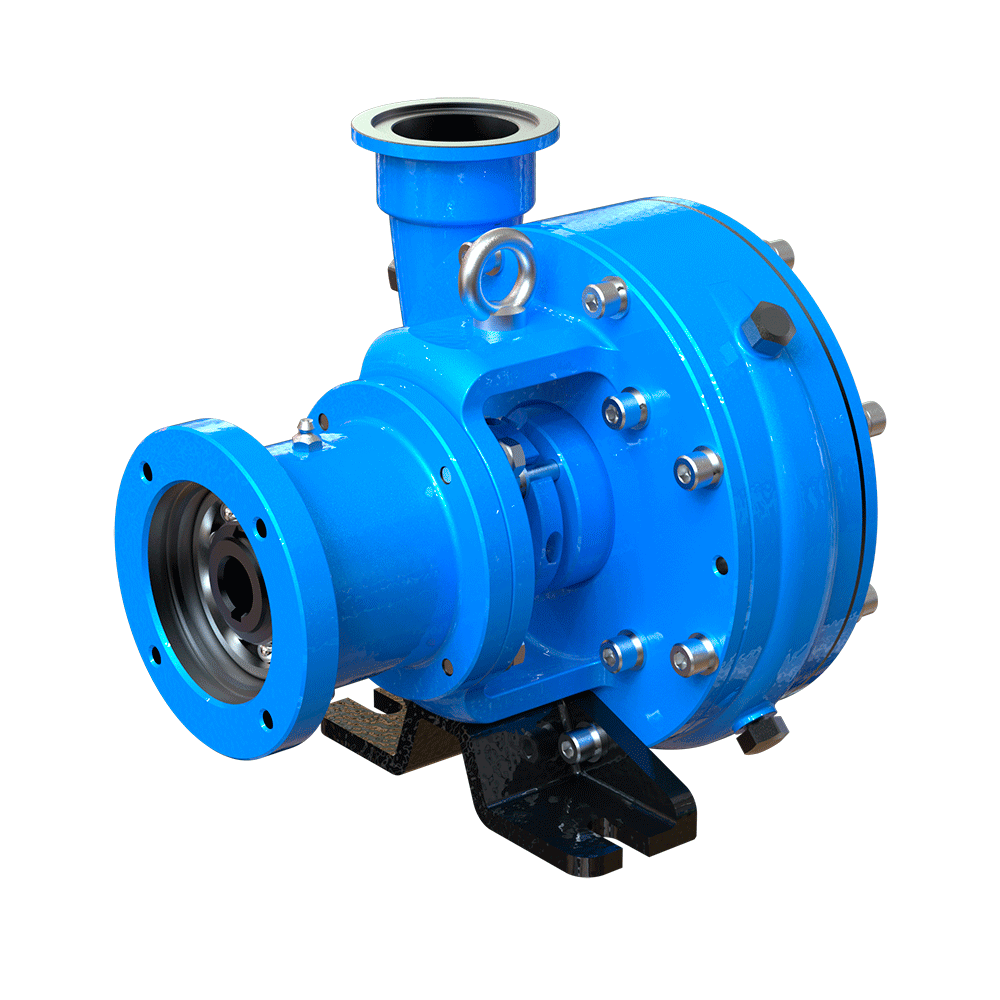

Насос центробежный серии НЦ-50Р1 (3"х2"х6½")
Центробежный насос НЦ-50Р1 производства Роснефтегазинструмент - это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов.
Виды исполнения насоса
| Типоразмер | Присоединение | Вращение |
| НЦ-50Р1-01 | Присоединение под гидромотор 310.Х.12.00.ХХ | Правое / Левое |
| НЦ-50Р1-02 | Присоединение под электродвигатель | Правое / Левое |
| Характеристики перекачиваемой среды: | |
| плотность гидросмеси, кг/м3 | до 1500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 4 |
| Технические характеристики: | |
| Габариты насоса (ДхШхВ), мм | 266х250х232 |
| Диаметр входного патрубка, мм | 76 (3") |
| Диаметр выходного патрубка, мм | 50 (2") |
| Диаметр импеллера, мм | 165 (6 1/2") |
| Максимальная частота вращения, об/мин | 5000 |
| Тип присоединения | Резьба NPT, универсальный фланец под хомут |
| Масса, кг, ±3% | 25 |
| Напор максимальный, м | 105 |
| Подача максимальная, м3/ч (л/с) | 50 (15) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Рабочие характеристики центробежного насоса НЦ-50Р1 (3"х2"х6½")
| Тип присоединения к трубопроводам | |
| 1 | Фланец под хомут |
| 2 | Внутренняя резьба NPT |
| Тип уплотнения вала | |
| 1 | Сальниковое уплотнение |
| 2 | Торцевое уплотнение |
Рисунок 1. Исполнение насоса с фланцем.
Рисунок 2. Исполнение насоса с внутренней резьбой.
Рисунок 3. Вариант исполнения под электродвигатель
(Остальное см. рис. 1 и 2).

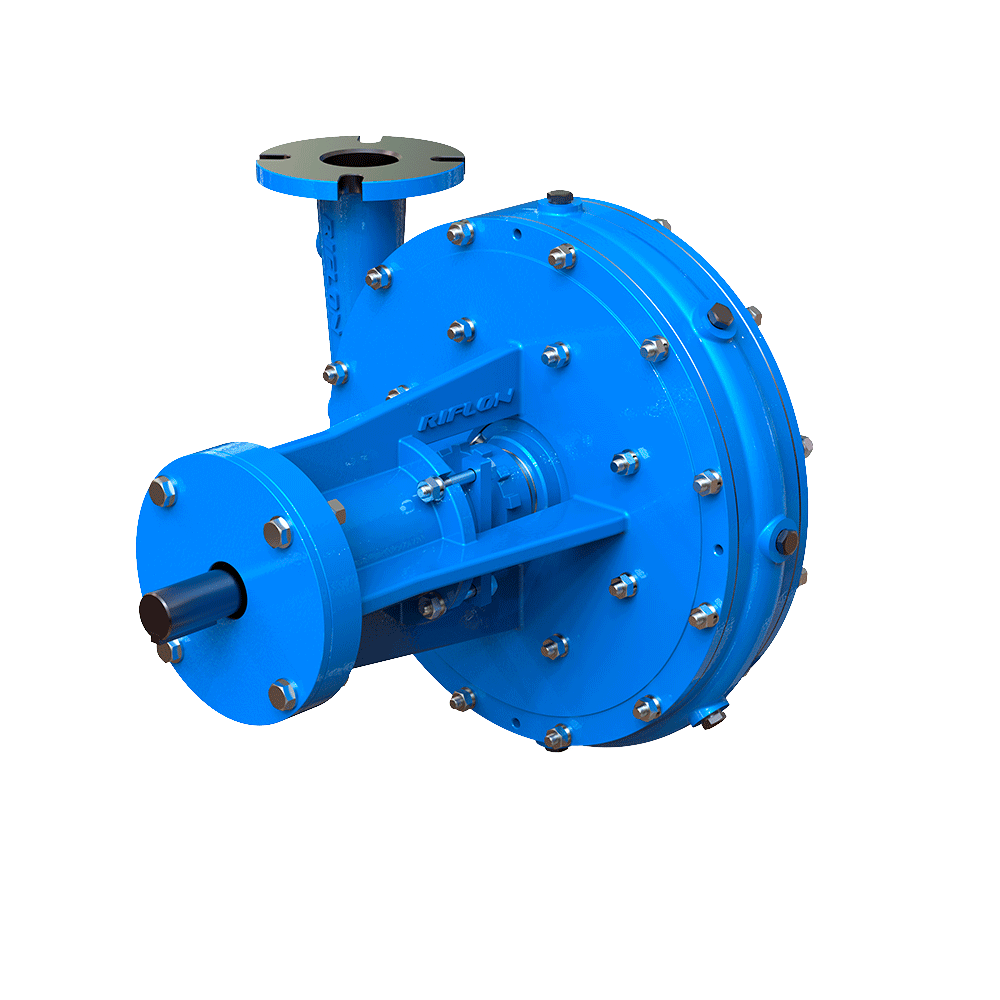

Насос центробежный серии НЦ-65Р1 (4"х 2½"х 15½")
Центробежный насос НЦ-65Р1 производства Роснефтегазинструмент - это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов.
Виды исполнения насоса
| Типоразмер | Присоединение | Вращение |
| НЦ-65Р1 | Под муфту | Правое / Левое |
| НЦ-65Р1-01 | Присоединение под гидромотор 310.Х.56.00.ХХ | Правое / Левое |
| НЦ-65Р1-02 | Присоединение под гидромотор 310.Х.80.00.ХХ | Правое / Левое |
| НЦ-65Р1-03 | Присоединение под гидромотор 310.Х.112.0F.ХХ | Правое / Левое |
| Характеристики перекачиваемой среды: | |
| плотность гидросмеси, кг/м3 | до 2500* |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 8 |
| Технические характеристики: | |
| Габариты насоса (ДхШхВ), мм | 565х540х490 |
| Диаметр входного патрубка, мм | 103 (4") |
| Диаметр выходного патрубка, мм | 65 (2,5") |
| Диаметр импеллера, мм | 390 (15,5") |
| Максимальная частота вращения, об/мин | 2000 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 120 |
| Напор максимальный, м | 120 |
| Подача максимальная, м3/ч (л/с) | 160 (44,4) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Рабочие характеристики центробежного насоса НЦ-65Р1 (4"х 2½"х 15½")
| Тип уплотнения вала | |
| 1 | Сальниковое уплотнение |
| 2 | Одинарное торцевое уплотнение |
| 3 | Двойное торцевое уплотнение |
Рисунок 1. Исполнение насоса с фланцем.
Рисунок 2. Вариант исполнения под гидромотор 310.Х.56.00.ХХ
(Остальное см. рис. 1).
Рисунок 3. Вариант исполнения под гидромотор 310.Х.80.00.ХХ
(Остальное см. рис. 1).
Рисунок 4. Вариант исполнения под гидромотор 310.Х.112.0F.ХХ
(Остальное см. рис. 1).

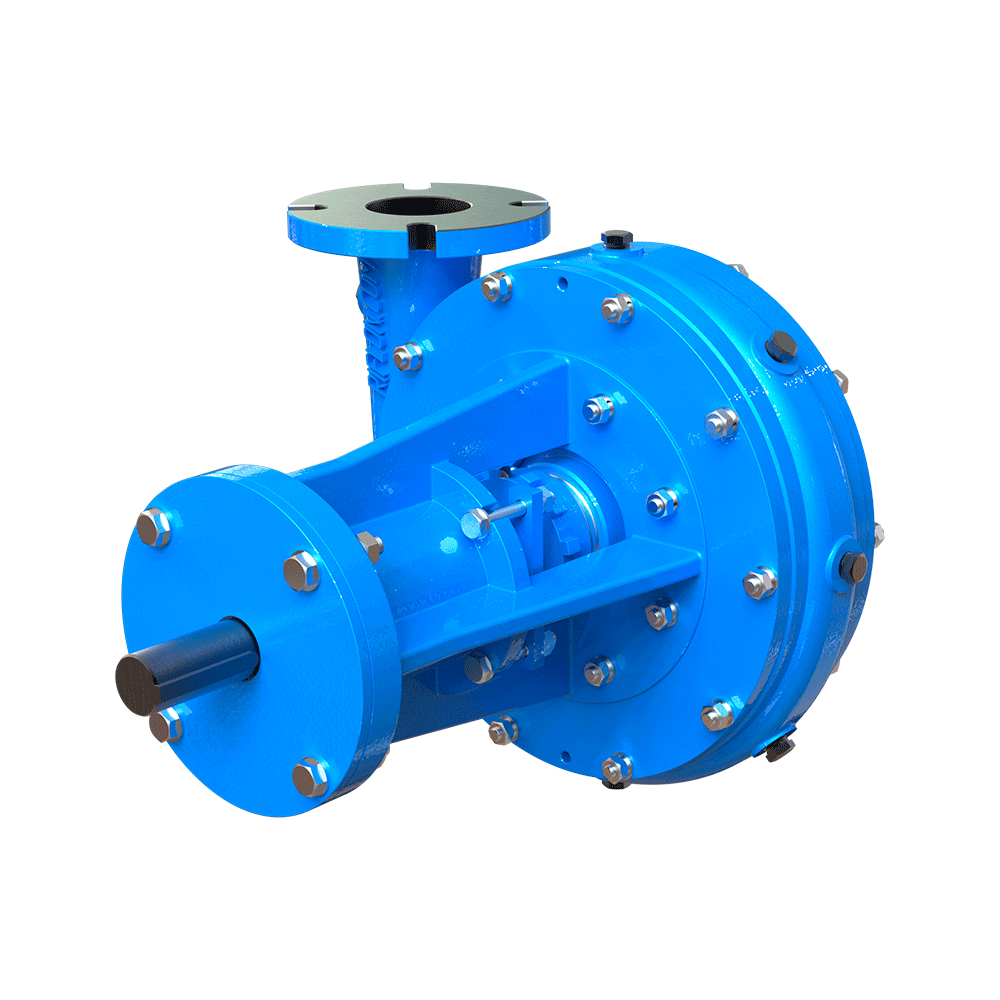

Насос центробежный серии НЦ-76Р1 (4"х3"х12")
Центробежный насос НЦ-76Р1 производства Роснефтегазинструмент - это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов.
Виды исполнения насоса
| Типоразмер | Присоединение | Вращение |
| НЦ-76Р1 | Под муфту | Правое / Левое |
| НЦ-76Р1-01 | Присоединение по SAE “C” под фланец гидромотора с 2-мя или 4-мя отверстиями | Правое / Левое |
| НЦ-76Р1-02 | Присоединение под гидромотор 310.X.56.00.XX | Правое / Левое |
| НЦ-76Р1-03 | Присоединение под гидромотор 310.X.80.0F.XX | Правое / Левое |
| Характеристики перекачиваемой среды: | |
| плотность гидросмеси, кг/м3 | до 2500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 8 |
| Технические характеристики: | |
| Габариты насоса (ДхШхВ), мм | 540х480х410 |
| Диаметр входного патрубка, мм | 103 (4") |
| Диаметр выходного патрубка, мм | 76 (3") |
| Диаметр импеллера, мм | 310 (12") |
| Максимальная частота вращения, об/мин | 2600 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 100 |
| Напор максимальный, м | 97 |
| Подача максимальная, м3/ч (л/с) | 200 (56) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Рабочие характеристики центробежного насоса НЦ-76Р1 (4"х3"х12")
| Тип присоединения к трубопроводам | |
| 1 | Фланец под хомут |
| 2 | Внутренняя резьба NPT |
| Тип уплотнения вала | |
| 1 | Сальниковое уплотнение |
| 2 | Торцевое уплотнение |
Рисунок 1. Исполнение насоса под муфту.
Рисунок 2. Исполнение насоса под фланец гидромотора с 2-мя или 4-мя отверстиями(Остальное см. рис. 1).
Рисунок 3. Вариант исполнения под гидромотор 310.X.56.00.XX
(Остальное см. рис. 1).
Рисунок 4. Вариант исполнения под гидромотор 310.X.80.0F.XX
(Остальное см. рис. 1).
| НЦ-40Р1 (2"х1½") |
| НЦ-50Р1 (3"х2") |
| НЦ-76Р1 (4"х3") |
| НЦ-100Р1 (5"х4") |
| НЦ-127Р1 (6"х5") |
| НЦ-152Р1 (8"х6") |
| НЦ-203Р1 (10"х8") |
| НЦ-203.22"Р1 (10"х8") |
| НЦ-254Р1 (12"х10") |
| НЦ-300Р1 (14"х12") |
| НЦ-350Р1 (16"х14") |
Габаритные и присоединительные размеры насоса центробежного
| НЦ-40Р1 (2"х1½") |
| НЦ-50Р1 (3"х2") |
ПРЕИМУЩЕСТВА ЦЕНТРОБЕЖНОГО НАСОСА
-
- Малый вес
-
- Простота обслуживания
-
- Компактность
-
- Чрезвычайная прочность
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ЦЕНТРОБЕЖНОГО НАСОСА
- Правое или левое исполнение
- За счет универсальной конструкции центробежный насос может отгружаться как в левом, так и в правом исполнении без потери мощности.
- Промывочные отверстия
- Промывочные отверстия с болт-заглушками дают возможность очистки улитки при работе с цементным раствором
- Повышенная твердость импеллера
- Повышенная твердость импеллера до 65-69 HRC увеличивает срок службы насоса.
- Упругая муфта
- Возможность изготовить соединительную муфту под любой электродвигатель
- Различные установочные рамы
- Разнообразие установочных рам позволяет более эффективно использовать центробежный насос, а также позволяет уменьшить монтажное место
- Обратный клапан для самовсасывания
- Клапан обеспечивает постоянную заполненность насоса рабочей жидкостью для увеличения высоты всасывания
- Электрический, дизельный, гидравлический привод
- Центробежный насос эффективно работает со всеми возможными приводами, что делает его универсальным в использовании
- Шпоночное или шлицевое присоединение к валу
- Изготовление двух вариантов концов вала: с выступающим концом - шпоночное, и с коротким концом - внутренние шлицы
